Да направим Cloverleaf Antenna

[jelev_k]

Привет,
решил съм да направя Cloverleaf Antenna за 5.8 GHz.

В интернет има много по темата, но това изглежда много полезно
http://blog.oscarliang.net/make-diy-cloverleaf-antenna/

Споделете опит и мнения.
Примерно първия въпрос, който си задавам е: Има ли значение колко е дължината на кабела от конектора RM-SMA до самата антена?!



[AlexM]

Не е толко от значение.Важно е разстоянието между детелинките и замасяването



[MTVachev]

Има значение!
В момента и аз конструирам първите си антени на 5645 mhz
Дължината на детелинките си ги определил от калкулатора в линка ти, а дължината на кабела може да го определиш от формулата:

където

е честотата на която предаваш в mhz.
Преди няколко дни и аз се бях изправен пред този въпрос и запитах колега, които ми отговори следното:
"Кабела участва в системата и трябва да е съгласувано с входа на антената и обикновено е кратно на цяла ламнда, ако е по късо или по дълго може значително да влоши КСВ-то на антената.Много е важно и качеството на самия кабел трябва да е с вълново съпротивление 50ома и подходящ за СВЧ изпълнения тоест изолация тефлон и проводящи части от сребро или поне посребрени"

За моята антена използвах кабел RG316 с дължина 53,1мм за 5645 mhz. За детелината използвах медна тел от коаксиален кабел за кабелна телевизия с дебелина 1 мм.
Като ми дойде камерата ще тествам антените и ще видим до каква степен съм се справил.
Хубаво е колеги които имат повече опит да споделят това онова с нас



[jelev_k]

Благодаря за коментарите,
ще пробвам с прецизна дължина на кабела.
Засега опитите ми с антена, свързана с кабел влошават качеството.
Кабела е качествен, ще погледна точния му вид.
Предавателя, който ползвам е този:
http://www.banggood.com/FPV-5_8G-200mW-Wireless-Audio-Video-Transmitter-Module-TX5823-p-84780.html

С обикновено парче кабелче с дължината на вълната за антена правя обиколки на цялата поляна Малдост 3 с добро качество.
Но запоено директно на платката. Има леки снежинки при обръщане на модела в някое положение, но като цяло няма проблеми по цялата поляна.

Може ли да споделите също с колко ще се увеличи обхвата на видеото с антената детелинки?



[SMarty]

RG316 масово се произвежда за да задоволи нуждите на 2,4GHz-овия обхват. Повечето му производители дават MAX горна честота от 3000MHz, т.е. 3GHz, докато качествен RG405 може да понесе и до 40GHz RG402 до 36GHz.
Погледнете стойностите за максимална работна честота (maximum operating frequency)
RG316 RG405 RG402

Има такива с посребрени стоманени проводници в сърцевината и посребрени медни в оплетката, има такива с чиста мед - посребрена в сърцевината и само медна оплетка ... Затова качествения проводник неможе да се прецени напълно само на външен вид

Ето един полезен линк за сравнение на коаксиални кабели.
И едно много полезно видео сравняващо използването на RG316 и RG402


Запояване на куплунг към RG402


Ping-pong защита на антената:



[MTVachev]

Ще трябва да се направят няколко антени в такъв случай и да се тества.
Попадали ли сте на RG405 в някой БГ магазин защото аз ненамерих и затова го замених с 316



[SMarty]

По-добре е RG402 вижте видоклиповете по-горе
Цената му е между 8$ - 15$ за 1метър
Жалко, че comet вече не го нямат на склад.



[jelev_k]

мдаа, кабела ми е RG174U. Явно не става за тези честоти ...



[MTVachev]

Я кажете защо дължината на кабелите на купешките антени се различават става въпрос, че кабела на приемната антена е по-дълъг от на предавателната. След като и двете са дължини са кратни на ламда, има ли значение че едната е малко по-дълга от другата?



[SMarty]

Кой производител ?



[MTVachev]

http://www.orangerx.co.uk/product_info.php?products_id=139

http://www.goodluckbuy.com/clover-l...-transmission-avl58-5-8g-videolink-txrx-.html

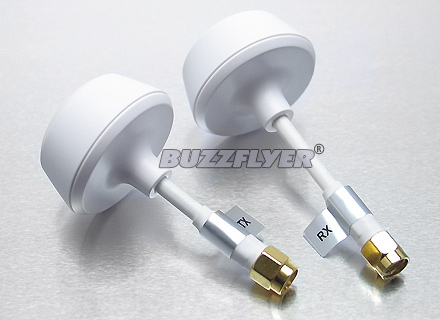

http://www.buzzflyer.co.uk/images/dji-cloverleaf-antenna.jpg

RC Logger

http://www.hobbyking.com/hobbyking/...it_Circular_Polarized_Antenna_Set_RP_SMA.html




Между другото първите ми антенки са готови. Нямам идея колко ще работят, но скоро ще разберем. Смятам да пробвам нови с кабел RG402, а детелинките да ги мина през сребърна баня.

Тези уж съм ги изчислил за 5645mhz



[SMarty]

Някаква връзка между дължината на кабела и различния брой "листенца" на RX и TX антената да е ?



[st5rov]

Някаква връзка между дължината на кабела и различния брой "листенца" на RX и TX антената да е ?

Съгласуване на вълновото съпротивление на антените с 50 омовото на кабела, за да бъде коефициента на стояща вълна минимален.



[SMarty]

Т.е. не става да се прави копи/пейст от размери на готови антени що се отнася до дължините на кабелите. Освен ако не се ползва абсолютно същия кабел, какъвто е на производителя на съответните антенки. Затова се виждат и разлики в съотношенията на отделните марки Всеки си знае кабела и си прави настройките на антените ...
Май-май скъпоструващите антенки може да излязат на разумна цена с оглед потрошени нерви, вложени материали или пък съсипани модели ?



[MTVachev]

На готово всеки знае други пък ги сърбят ръцете



[SMarty]

да, удоволствието да видиш, че направената от теб антена работи е несравнимо. Дори няма да се очудя, ако в 80% самоделната антена работи по-добре от купешката на някой от горе изброените производители.
Сподели как правиш настройката на антената, моля.

п.с. Каква е топчестата материя в средата на антената и какво е това черното по нея ?



[MTVachev]

Може би ще се намери някой ентусиаст който и той да си прави антени, затова ще напиша какво направих аз до момента.

Детелинките ги направих от 1мм меден проводник - взех го от кабел за обикновена антена.
По сайтовете гледам, че някои ползват и 6 и 8 мм меден проводник.
От този сайт си сметнах дължината на проводниците за детелинката. Рязах ги с 1-2 мм по-дълги и после с пиличка отнемах от дължината докато докарам желаната. - http://rcexplorer.se/diy/2011/08/the-cloverleaf-fpv-antenna/
5645mhz - 54.38 mm - 13.59mm
5945mhz - 51.64 mm - 12.91mm
...
За самото огъване на телчетата аз си пригодих едни 50 стотинки. С една пиличка отнех материал от центъра на монетата към външната част. Доста по-лесно се огъва така и всички листенца имат еднаква форма. Опитах и с клещи както правят в някои клипчета, но неуспях да постигна същият успех както с монетата.

За да запоя "листенцата" едно за друго и за кабела си направиш един шаблон на който да сложих телчетата:

Накрая получих нещо такова:

и накрая му лепнах малко горещ силикон за да заспи и да не се огъва толкова лесно:

Доколкото знам дължината на кабела трябва да е кратна на ламда и се определя от формулата :
Ламда = 300/f, където f ти е честотата на предаване на видеото.
300/ 5645 = 0.053 => дължината на кабела трябва да е 53мм или кратно на тази дължина.

Накрая предавателната антена я вкарах в топче за пинг-понг и я боядисах в черен спрей. Приемната също я боядисах черна.

Нямам познания в областа на антените! Това което знам съм го прочел из сайтовете и е много вероятно някъде да греша.
Направих 2 чифта антени: 2х5645mhz и 2х5945mhz. Ако докарам обхват 300 метра за момента ще съм много доволен.



[st5rov]

Браво за помощните пособия!

Захранващата линия /кабел трябва да бъде с ЕЛЕКТРИЧЕСКА дьлжина ламбда /2 или с цяло число пьти по-голяма от половината дьлжина на работната вьлна ( 2 х ламбда/2.. 3 х ламбда/2 ) / която вьзстановява импенданса 1:1 в двата си края.
Малко пояснение защо кабела е хубаво да бъде с електрическа дължина кратна на половин ламбда. В книгите пише, че коаксиалния кабел не трансформира импеданс. Това е вярно, но само ако товарът е чисто активно съпротивление. Даже най-добрата антена има чисто активно съпротивление само на една честота. Около тази резонансна честота вече има и реактивни съставляващи и коаксиалния кабел ги трансформира по различен начин. Така, че при случайни дължини на захранващия кабел този коефициент на трансформация може да бъде всякакъв. При указаната дължина от половин ламбда или кратна на нея, коаксиалния кабел трансформира в отношение 1:1.

И една малка подробност относно боядисването. При тези честоти /5.8GHz/ боята трябва да е "радиопрозрачна", т.е. да не съдържа метални съставки /пълнители/, най-често олово.

Успех!



[MTVachev]

Това с ламдата важи ли за 1,2 и 2,4 ghz ?



[st5rov]

Това с ламдата важи ли за 1,2 и 2,4 ghz ?

От 1Hz до милиарди GHz!
