Naze32 Flight Controller

Дискусия в 'Мултикоптери' започната от Rust, 7 Ноември 2014.

От Rust на 7 Ноември 2014 в 10:38
  1. Rust

    Rust Редовен Потребител

    Публикации:
    292
    от:
    София
    Здравейте,
    в тази тема предлагам да разискаме и съберем полезна информация за този чудесен полетен контролер.
    Темата идва от другия rc форум - моделистика. Започвам я и тук по молба на все повече колеги :)
    -----------------------------------------------------------------------------------
    Що е това NAZE32? (на японски се произнася нАзе и означава "Защо")

    Това е flight controller или в превод на български - полетен контролер. Платките NAZE32 са оборудване с 32 битов STM32 процесор и работят с 32битов порт на Multiwii. Кодът е отворен и всеки, които има желание и познания може сам да добавя функции или модифицира настоящите (които макар никак да не са малко, се увеличават всеки ден).

    Как се настройва?

    1 - С приложението за настройка (app) към браузъра Google Chrome - "Baseflight Configurator". За да бъде инсталиран трябва първо да сте инсталирали браузъра на гугъл - Chrome. След това отивате на Apps -> Store и след това в менюто за търсене напишете: "Baseflight"

    2 - С приложението "Multiwii EZ GUI" за Android за смартфони и таблети. Връзката с мобилното устройство може да се осъществи чрез bluetooth модул или кабел.

    Контролерът е известен с това, че е сравнително лесен за настройка и работи "out of the box", или иначе казано - включваш и летиш [​IMG]. Разбира се когато човек реши да се задълбочи и разучи опциите, може да го персонализира и изпипа настройката по свой вкус. Mного хора нямат желание и време да разбират от PID тунинг и имат доста добри резултати със заводските настройки.

    Как този контролер стана толкова популярен?

    Две основни причини:
    1 - усещането което дава при управление е много прецизно (в демо клиповете по-долу ще се убедите в това). Стабилността и чувството за директна свързаност между пилота и коптера са на отлично ниво.
    - Има възможност за всякакви миксове и конфигурации на коптери, включително "измислени" от потребителя.
    - мощността на хардуера е предостатъчна да поеме бъдещи нововъведения и функции (за момента товара към процесора е до има няма 10%)
    - възможност за добавяне и поддръжка на сензори (барометър, компас, GPS, сонар) и съответните им режими като Altitude Hold, Headfree, Return to Home, Position Hold...
    - поддържа телеметрия, osd
    - директна връзка за ресивъри със cppm, sbus, spektrum satellite
    - до 8 PWM входа (с обикновени ресивъри)
    и още много неща, като е почти невъзможно да се изброи всичко без пропуск...

    2 - уникално съотношение цена/възможности!

    Захранване:
    Вариант 1 - По-новите версии на контролера могат да бъдат директно
    захранени с напрежение до 16V (без да изгорят [​IMG] ).

    Вариант 2 - 5V от BEC свързан в кой да е от терминалите за мотори/ресивър.

    Входове/изходи:
    - usb
    - I2C (SDA, SCL,VIN,GND) - допълнителни сензори (barometer, magnetometer)
    - до 3 серийни порта посредством softserial (TX,RX,VIN,GND) - GPS, Bluetooth, Telemetry, OSD, Serial RX
    - spektrum sattelite връзка
    - до 8 изхода за есц/мотор
    - до 8 входа от ресивър
    предназначението на пиновете може да се променя според нуждите (входове да стават изходи, изходи - входове ...)

    Следене на батерията:
    Контролерът има извод за следене напрежението на батерията и сигнално известяване при напрежение по-ниско от зададеното
    (в конфигурационния софтуер). Няма нужда от voltage divider (има го вграден в самата платка), връзва се директно (до 25V/6S lipo).

    Ъпдейт на софтуера:
    Закачате платката към USB и пускате baseflight configurator. На основния екран има бутон "Firmware Flasher". Най-новата версия се изтегля и качва автоматично.


    [​IMG][​IMG]

    -------------
    UPDATE 1:
    Защо коптерът ми не се ARM-ва?


    - акселерометърът не е калибриран. Поставете го на равна повърхност. Трябва да е неподвижен по време калибрацията. Командата е - ляв лост - горе в ляво; десен лост - долу (за mode 2)

    - коптерът е наклонен - като мярка за безопасност naze32 няма да позволи команда ARM, ако коптерът не е в хоризонтално положение (мига светодиод).

    - режим BARO (altitude hold) е включен - като мярка за сигурност не може да ARM-вате в този режим.

    Последна промяна: 10 Ноември 2014
    Tassadar, arsovhome, Xape and 4 others like this.

Коментари

Дискусия в 'Мултикоптери' започната от Rust, 7 Ноември 2014.

    1. IvanSapa
      IvanSapa
      Остава да предположим, че бъркаш подредбата.Към ръба на платката е "минус".
      arsovhome and kalsky like this.
    2. kalsky
      kalsky
      Не е от подредбата - вярна е!
      Разкачих всичко от контролера и опитах да го захраня без включено нищо към него - същия резултат. Дори БЕК-а изгасва след като ги включа към контролера.
      БЕК-а работи - дава 5,2V.
    3. IvanSapa
      IvanSapa
      Щом БЕК-а гасне.....да не си укъсил при запояването + и -.Погледни с лупа спойките, а най-добре с уред дали нямаш късо.
    4. kalsky
      kalsky
      Ще проверя, благодаря!
      Но щом се захранва от USB-то без проблем не би ли трябвало да значи, че няма късо...
    5. Arxangel
      Arxangel
      Не, ако не се лъжа при Naze-то пътеките са разделени, USB-то няма да захрани и приемника, значи не би трябвало да стига захранване до изходната част, където си вързал BEC-a.
      arsovhome харесва това.
    6. Rust
      Rust
      Разделени са, да.
      Виж дали грее яко платката. Ако да - заминал ти е регулатора. Ако платката работи през usb (връзва се към GUI и т.н.) вероятно може да се спаси. Ако не се връзва и процсора също грее - свършила е.
      arsovhome харесва това.
    7. kalsky
      kalsky
      Връзва се платката нормално. Ще замеря довечера с уреда и ще станат ясни нещата...
    8. kalsky
      kalsky
      Открих проблема!
      Здрава е платката.
      При монтажа бях решил кабелите на ESC-тата да минат под контролера и в резултат на притискането явно крачетата на пиновете са пробили изолацията им.
      Резултата е, е всичко умира и единствено след връзка през USB даваше някакви признаци на живот.

      Всъщност това, че платката е здрава си е чист късмет.

      Благодаря на всички за помощта!
      JetMan and Arxangel like this.
    9. JetMan
      JetMan
      Мда - станало е "късо" , случва се често особено при подредбата която споменаваш. Важното е че проблема е решен! :)
      kalsky and arsovhome like this.
    10. JetMan
      JetMan
      Понеже си "нямам" друга работа и като получих поредните няколко контролера Naze32 - реших набързо да ги "флашна" с последния CleanFlight. На единият от тях не знам какво направих - но направо УМРЯ!

      Започна да свети само Синята лампа и нищо дриуго ...

      При опит за Connect на CleanFlight - не става.

      При опит за нов Firmware Update - казва: No reponse from the bootloader, programming: FAILED

      Тука разбира леко се изпотявам :) , и почвам да чета - докато попаднах на този полезен пост в RCgroups.

      С две думи - платката е защитена и на практика не може да се прецака с фърмуер. Ако нещо се прецака все пак ( както в моя случай ) се изпълнява следната последователност от команди:


      1) Зареждате Cleanflight и отивате на Firmware Flasher. Избирате си правилният firmware за вашата карта и го зареждате online.
      2) Избирате опция "No Reboot Sequence."
      3) Избирате опция "Flash On Connect" (тя се появява чак след като изберете "No Reboot Sequence").


      4) Вързвате единият край на USB кабела - примерно към платката.
      5. Окъсявате BOOT пинчетата на Naze32 с нещо - пинсета, отвертка, ножица - ето ги как изглеждат:



      6. Включвате другият край на USB кабела, и процеса по FLASH започва.
      7. Като каже: flash is successful, тогава може да махнете окъсяването на boot пиновете.
      8. Отдъхвате спокойно и триете потта от челото! :)
      Altair, Tassadar, st5rov and 5 others like this.
    11. nikivelikov
      nikivelikov
      Здравейте,
      Аз пък не успях да подкарам NAZE32 с този GPS http://img.dxcdn.com/productimages/sku_421845_1.jpg
      Свързвам го по тази схема http://i.imgur.com/oJanXFJ.png
      Предварително пренастроих GPS-а на 115200 baud rate.
      Настроих и порта на NAZE на тази честота, активирах му GPS-a, настроих го за PPM приемник, но не тръгва.
      Моля за помощ какво пропускам.

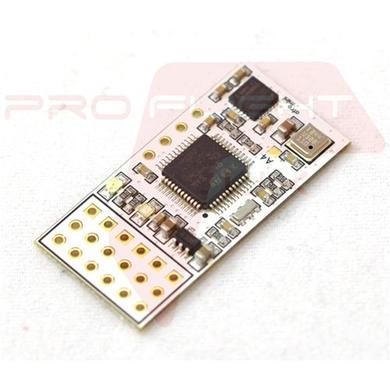

      П.П. Същия този GPS приемник работи без проблем с NAZE32 Mini https://www.dronesdirect.co.uk/Images/mini-acro-naze32-funfly-flight-controller_1_classic.jpg?v=1
      Последна промяна: 16 Април 2016
    12. ivan p
      ivan p
      здравейте искам да купя контролер спрял съм се точно на назе 32 но намирам в този магазин няколко кой според вас е по добрия и дава повече възможности искам да го ползвам за един стар дрон GAUI 330 на който вероятно оригиналния е повреден както и дали този контролер е съвместим с приемниците на спектрум благодаря извинявам се забравих тук да ги покажа
      Последна промяна: 8 Май 2016
    13. ivan p
      ivan p
      здравейте кое е по доброто вероятно по скъпото вие кое представихте

      AGRANDIR
      [​IMG]
      • [​IMG]
      • [​IMG]
      • [​IMG]
      NAZE32 FLIGHT CONTROLLER WITH 32-BIT STM32
      NAZE32 FLIGHT CONTROLLER WITH 32-BIT STM32 FULL VERSION 10DOF
      но чесно допадат ми и тези два гледах в ютуб видео с тях
      CC3D FLIGHT CONTROLLER
      [​IMG]

      QQ SUPER FLIGHT CONTROLLER FOR QUADCOPTER
      [​IMG]
      много малко съм запознат със всичките новости отдавна не бях се занимавал но ми попаднаха две играчки реших да се позабавлявам
      мерси предварително
      Последна промяна от модератор: 8 Май 2016
    14. JetMan
      JetMan
      Здравей, Naze32 е най-масовото което се ползва момента. Има 2 различни версии - Naze32 Acro i Naze32 Full - разликата в цената е малко - като второто има вградени магнитометър и барометър. Повечето хора купуват 1-вият вариант като цяло.

      Тук го има за Naze32 rev6a - 12$ или пълната Naze32 rev6a FULL за 17$

      Съвместимо е със всякакви приемници.
      arsovhome харесва това.
    15. ivan p
      ivan p
      много благодаря ,последно питане този шоп пробван ли е бързо ли пристигат нещата
      Последна промяна: 9 Май 2016
    16. JetMan
      JetMan
      Многократно е пробван - нещата идват от Китай - доставката е между 20 и 40 дни грубо :) , вероятно ако се разтърсиш ще намериш и в BG магазините нещо такова.
    17. bateray
      bateray
      rev6 уж пишат че има проблем заради различното IMU, по-добре си вземи rev5 или някой клонинг на назе. Ето един много добър клонинг мисля че 90% от хората който караме fpv racing сме започнали или все още сме с него.Даже човека е от София и не е нужно да чакаш доставка. http://www.ledge-team.com/en/quadcopters-en/naze32-acro
    18. Rust
      Rust
      Вече има и по-добро:
      http://ledge-team.com/en/quadcopters-en/flip32-f3-acro
      Това е наследникът с по-мощен процесор, повече серийни портове и възможности за бъдещо развитие. Даже днес вече част от фърмуерите поддържат някои функции само за F3 екипираните бордове, тъй като паметта при F1 вече не е достатъчно за да се побере кода.
      vesibo and JetMan like this.
    19. IvanSapa
      IvanSapa
      GAUI 330 си е класика.Много лека рамка от карбон - оборудван(без батерия) е 425грама.Полетния контролер е приличен за времето си, но с Назе разликата ще е огромна. Ще литне и с настройките по дефолт. Контролерите си издържат 3S батерия. Моторите са 1050kV, витла 8 инча. Едва ли ще става за флипове, но за "разхождане" и свикване с дрона е чудесна рамка (но, за съжаление, не е нечуплива).

      Xape, vesibo and JetMan like this.
    20. ivan p
      ivan p
      аз общо взето сега прохождам така че ще ми бъде мисля за момента добро решение ,имам предавател спектрум DX5E ,колебая се за приемника в момента не съм в бг за известно време предпочитам да ги поръчам от някое проверено сайтче приемник и контролер ,но мисля че е по добре да имат по големи възможности както збравих имам нужда от зарядно и батерии какво бихте ми препоръчали ,мерси
